Schnelle und innovative Klemmleiste für die Printmontage

Degson stellt eine Leiterplattenklemme für den Direktanschluss von ab-isolierten Litzen, starren Drähten und Litzen mit Aderendhülse vor. Die Klemmleiste für die Printmontage der 3 verschiedenen Serien DGPS2.5 zeichnet sich durch eine werkzeuglose, aber vor allem zeitsparende Montage aus. Die Bedienung ist intuitiv und der Operator bekommt ein akustisches und optisches Signal sobald das Kabel richtig im Stecker sitzt und verriegelt ist.

Degson nennt diese Technologie Push-Snap-Technology.

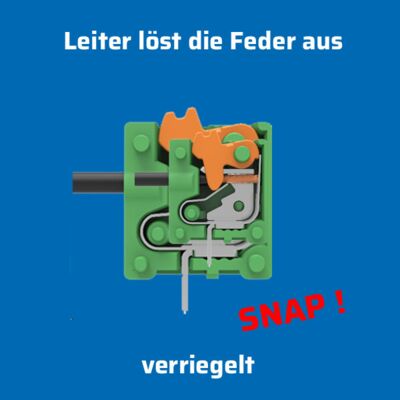

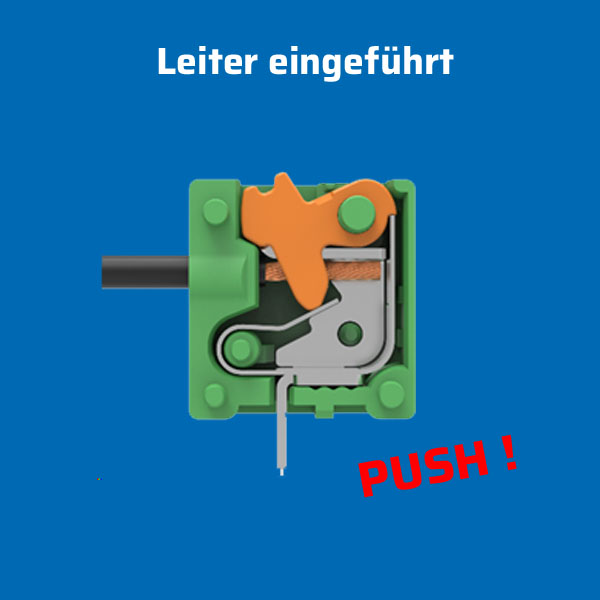

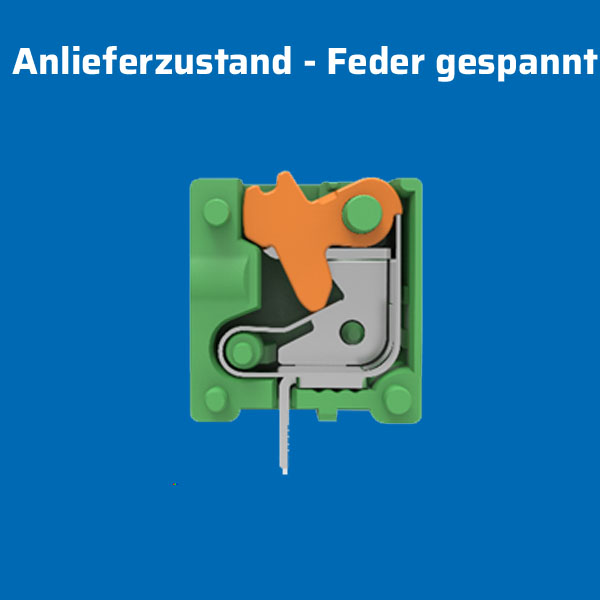

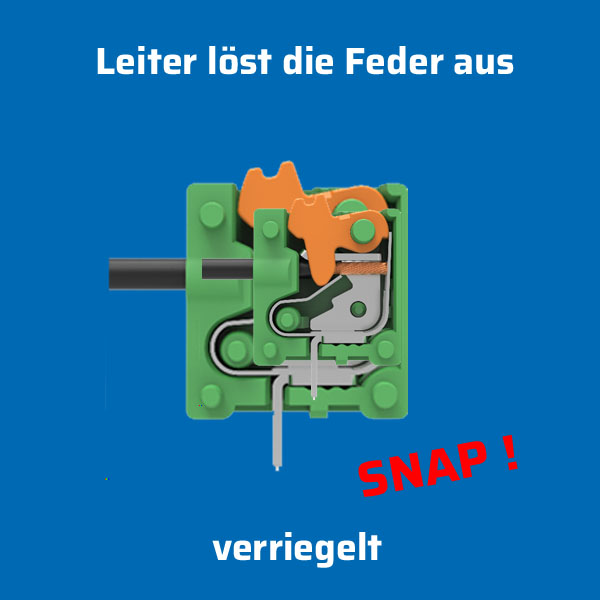

Im Anlieferzustand ist die Auslösefeder vorgespannt und kann leicht, auch mit Litze aktiviert werden. Der Mechanismus arretiert und kontaktiert das Kabel mit dem Ableiter zur Leiterplatte unter einem Winkel von 45° - eine sichere elektrische und mechanische Verbindung ist damit gegeben.

Der orangene Verriegelungsknopf springt hervor und es ertönt eine Klickgeräusch – das Kabel sitzt.

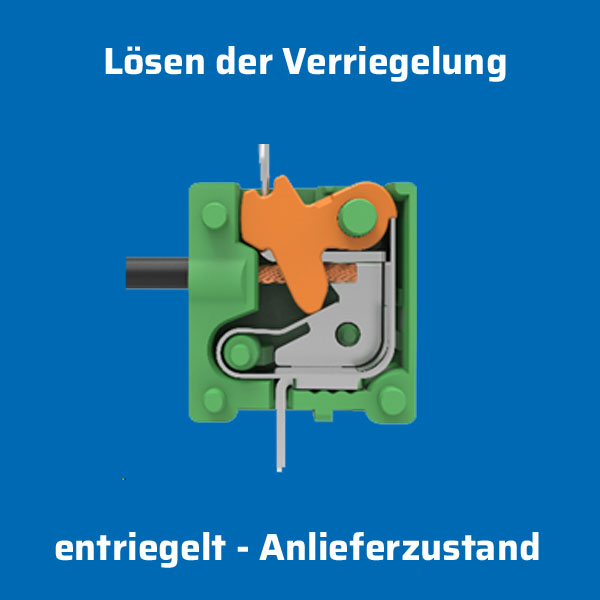

Natürlich kann diese Verriegelung wieder lösen werden, dabei wird es in den ursprünglichen Zustand zurückgesetzt und ist bereit für eine neue Kontaktierung.

Zur Qualitätssicherung ist jeder Pol über eine Prüfspitze messbar.

Die Leiterplattenklemmen sind mit 20A / 400V (III/2) spezifiziert. Der Kabelquerschnitt überspannt einen Bereich von AWG 20 ~ 12 oder 0,5 ~ 2,5 mm². Die Polzahl reicht von 2 bis 12 Pole. Das Rastermaß ist 5 mm – beim DGPS2.5FV gibt es ein Doppelraster 5 x 6,55 mm.

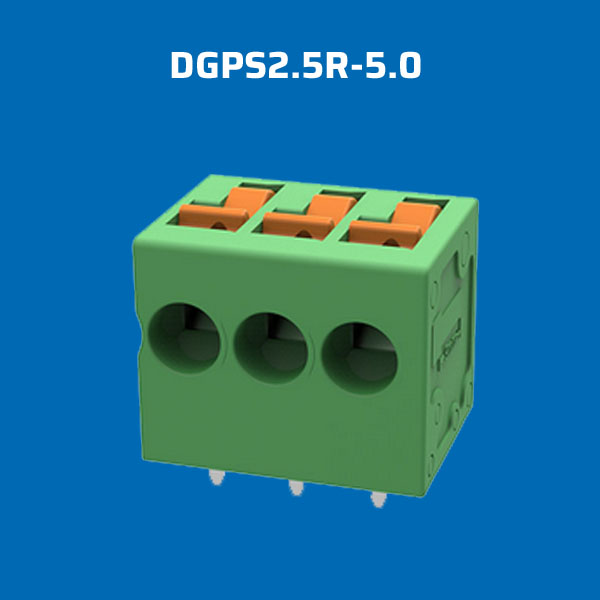

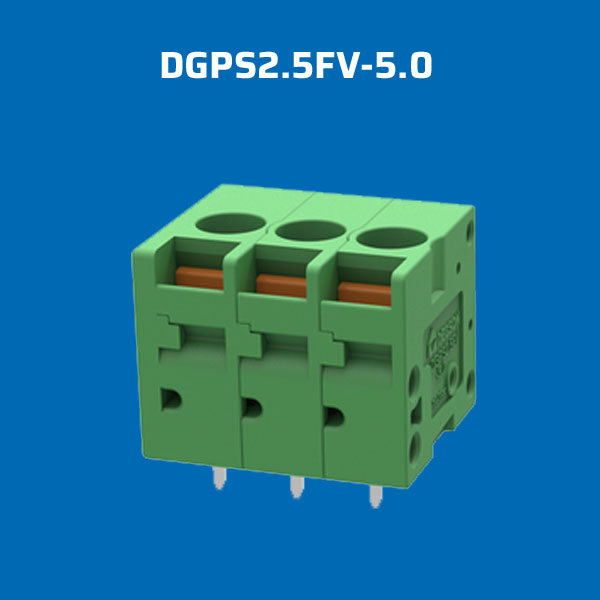

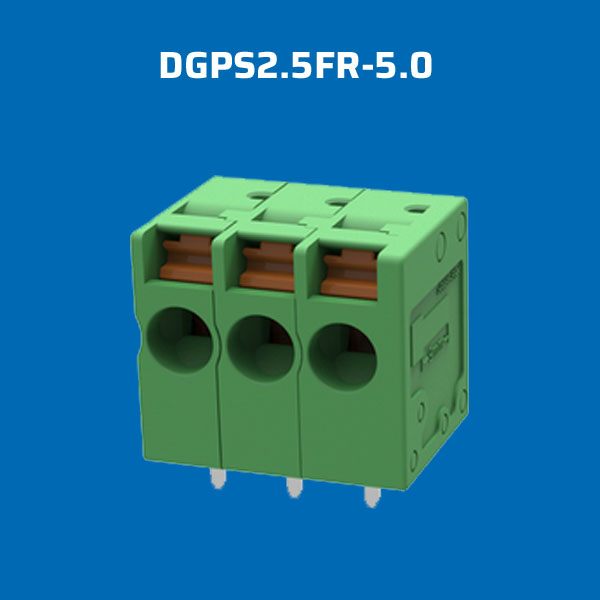

Es gibt aktuell 3 verschiedene Versionen, DGPS2.5R, DGPS2.5FR und DGPS2.5FV. Die Unterschiede liegen in der Lage der Kabelzugänge und der Prüfspitzen. Die Versionen sind in der Galerie gezeigt. Weiterhin wird die steckbare Serie 2EDGKPS entwickelt. Aktuell verfügbar ist sie im Rastermaß 5,08 mm, als 4 polige Version: 2EDGKPS-5.08-04P-00Z(H)

Keyfeatures:

• Innovative PUSH-SNAP-Federanschlusstechnologie, mehrere Arten von Drähten können schnell ohne Werkzeug angeschlossen werden, effiziente und flexible Installation
• Klemmenblöcke werden mit vorgeöffneter Feder geliefert, sogar die abisolierten flexiblen Drähte ohne Aderendhülsen können direkt eingesteckt werden und PUSH zum Ende, die Feder wird ausgelöst und klemmt den Draht, einfache und bequeme Bedienung
• Visuelles und auditives Doppel-Feedback, der Kunde kann durch die Position des Knopfes und das klare "Klick"-Geräusch beurteilen, ob die Verbindung abgeschlossen ist, sicherer in der Anwendung

Muster, Preisangebote, kurzfristige Liefermöglichkeiten, sowie weitere Informationen erhalten Sie über das Kontaktformular oder bei Ihrem bekannten Ansprechpartner.
