NIPPON CHEMICON – Solutions for Automotive Electronics

Mit dem Übersichtskatalog „Solutions for Automotive Electronic 2020 > 2021“ gibt NCC einen Einblick in Technologien und Produkte speziell vorgesehen für Automobilanwendungen.

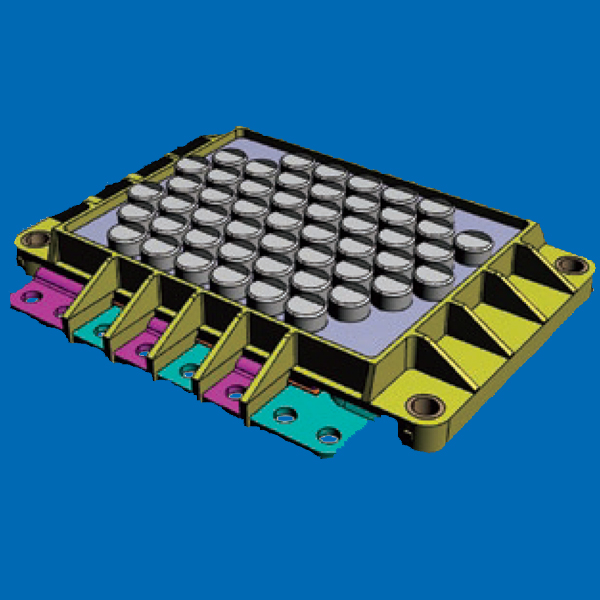

Neu in dieser Art und Weise sind neben weiterentwickelten Standard (Katalog) Serien, vor allem die Möglichkeit mehrere Kondensatoren (auch in Kombination mit einer Induktivität) in Modulbauform kundenspezifisch zu packen und als Plug&Play Lösung anzubieten. Gedacht sind diese Module u.a. für 48V DC-Link Applikationen in EV bzw. HEV oder als ON-board charger. Diese Systemkomponenten sind auf die rauhe automotive Umgebung, wie Temperatur/Vibration/Luftfeuchtigkeit abgestimmt.

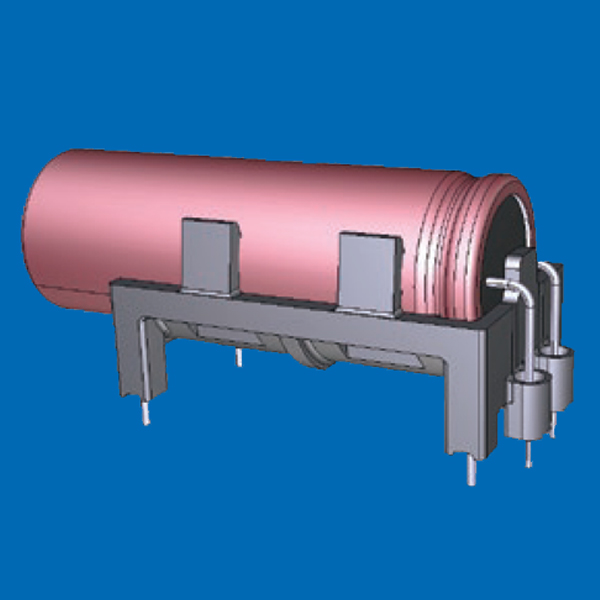

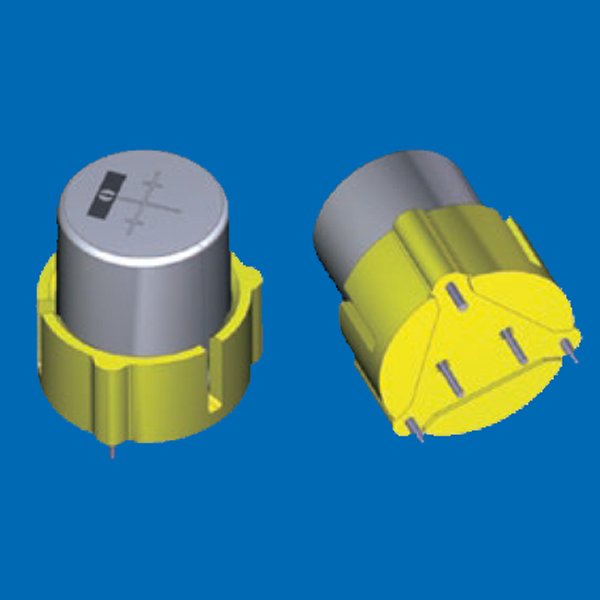

Weiterhin können nun ebenfalls einzelne radiale Elektrolytkondensatoren fertig konfektioniert in einem Halter, als stehende oder liegende Version angeboten werden. Diese Kunststoffhalter verbessern die mechanische Arretierung zur Leiterplatte durch eine direkte Verlötung erheblich. Das lästige Kleben entfällt. Der Lötprozess kann für diese Kondensatoren mit Vibrationshalter im Pin-in-Paste Verfahren, also mittels Reflow erfolgen. Das Material des Elkohalters besteht aus PA9T-GF35 und ist damit ein Kunststoffmaterial mit hohem Schmelzpunkt.

Die hochvibrationsfesten radialen Elkoserien GVD und GVA mit Vibrationsbelastungen, spezifiziert mit 40G, finden Sie unten separat zum Einzeldownload. Diese zeichnen sich durch 2 separat eingebrachte Curlings aus. Der Wickel des Elektrolytkondensators wird innerhalb des Bechers stabilisiert, ohne ihn einzudrücken. Die Serie GVD ist erhältlich im Wertebereich von 25 ~ 100V, bei Kapazitätswerten von 510 ~ 8.200µF und mit einer oberen Arbeitstemperatur von +135°C bzw. kurzzeitig bis +150°C, in den Bechern 18x30 und 18x35,5 mm.

Für weitere Informationen, technische Beratung oder Muster sprechen Sie uns bitte an.
