Steckverbinder für Energiespeichersysteme

Degson stellt mit der Serie ESP (Plug) und ESS (Socket) eine neue Generation von Steckverbindern für Energiespeichersysteme vor. In der größten Ausbaustufe lassen sich Kabel mit bis zu 50mm² kontaktieren, diese besitzen einen Nennstrom bis zu 200A.

Natürlich sind diese Steckverbinder wasser- und staubdicht, nach IP67 und sind damit auch für den Einsatz in widrigen Umgebungen geeignet. Um Verwechslungen vorzubeugen sind die Plus- und Minuspol-Steckverbinder entsprechend farblich und mechanisch codiert. Trotz dieser Codierung lässt der Steckverbinder im gesteckten Zustand eine vollständige Rotation von 360° zu. Eine Verriegelung sorgt zusätzlich dafür, dass sich der Steckverbinder aufgrund von Vibrationen nicht löst. Er erfüllt weiterhin die UL 4128 für Steckverbinder in elektrochemischen Batteriesystem-Anwendungen.

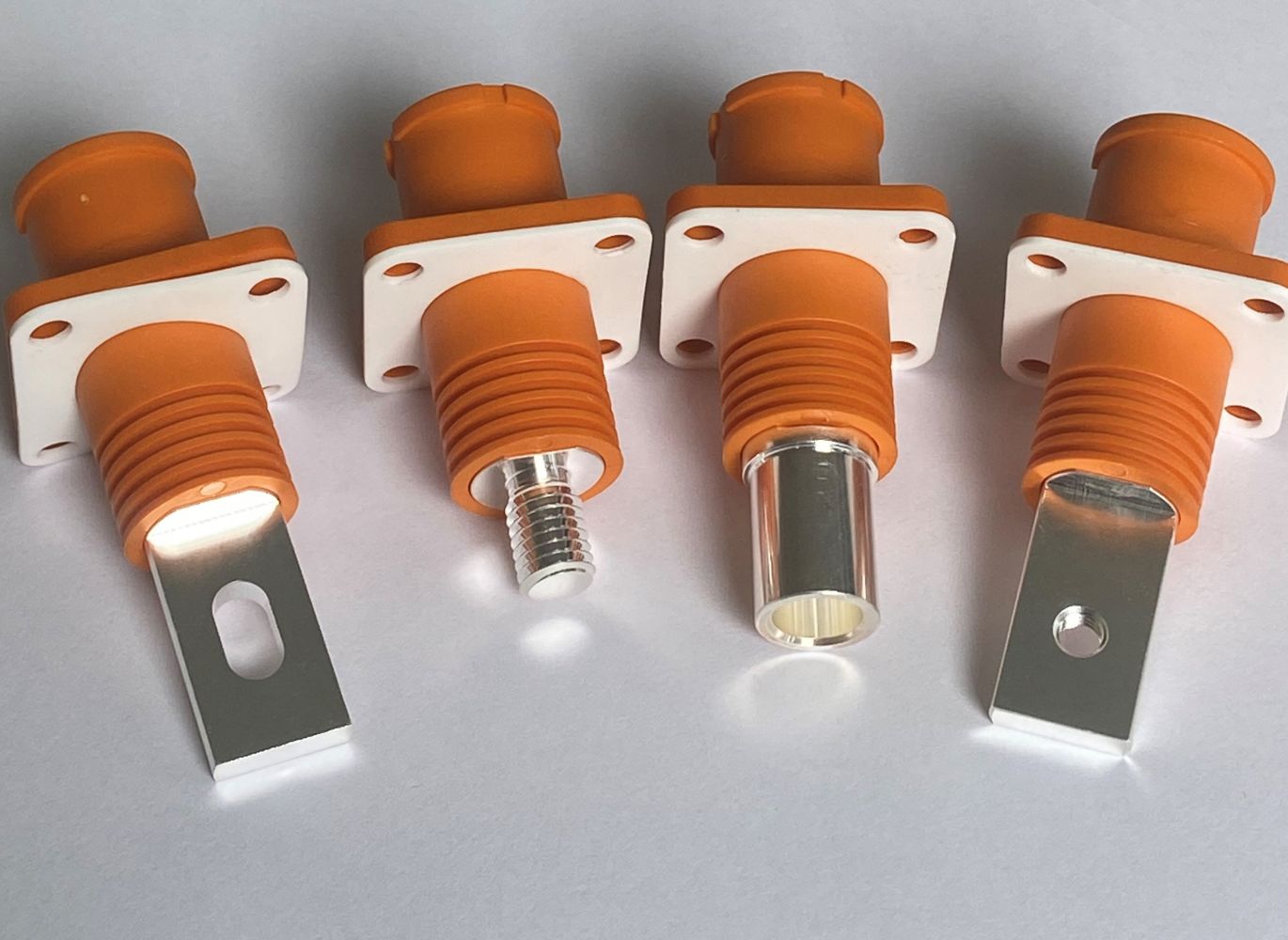

Für die Anbaugehäuse stehen rückseitig 3 verschiedene Kontaktierungen zur Verfügung, wie Schraubanschluss, Crimp- und die Busbarversion.

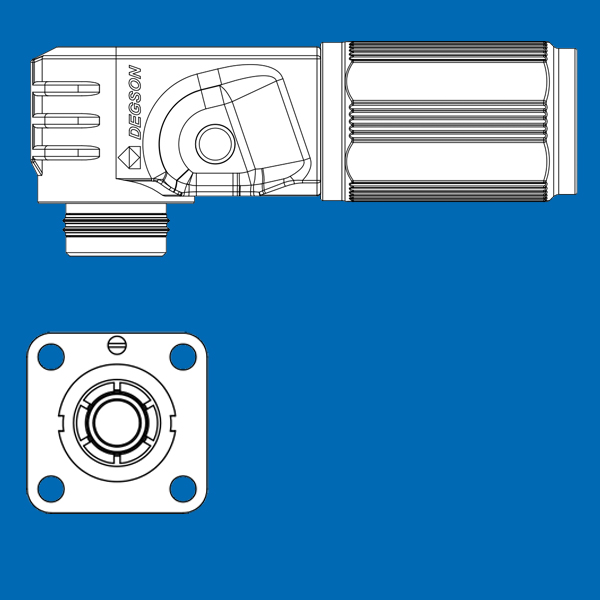

In den technischen Zeichnungen sind folgende Versionen zu finden:

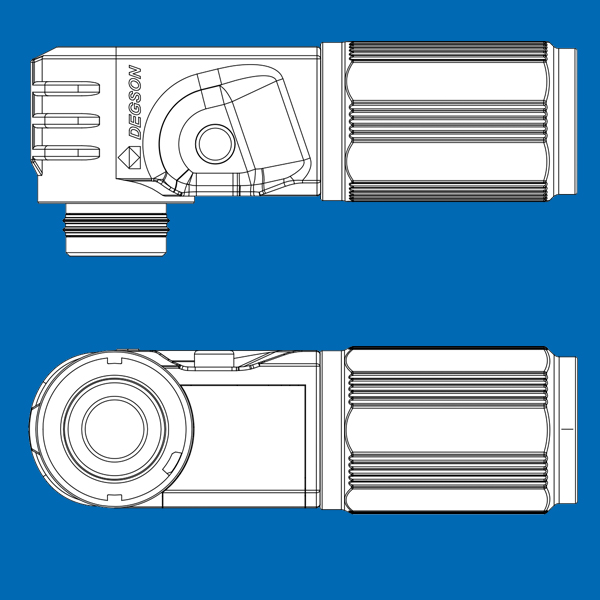

ESP-8-35-S-BK-1      Plug 150A, schwarz (negative -), 35mm²
ESP-8-35-S-0R-0     Plug 150A, orange (positive +), 35mm²
ESP-8-50-S-BK-1      Plug 200A, schwarz (negative -), 50mm²
ESP-8-50-S-0R-0     Plug 200A, orange (positive +), 50mm²

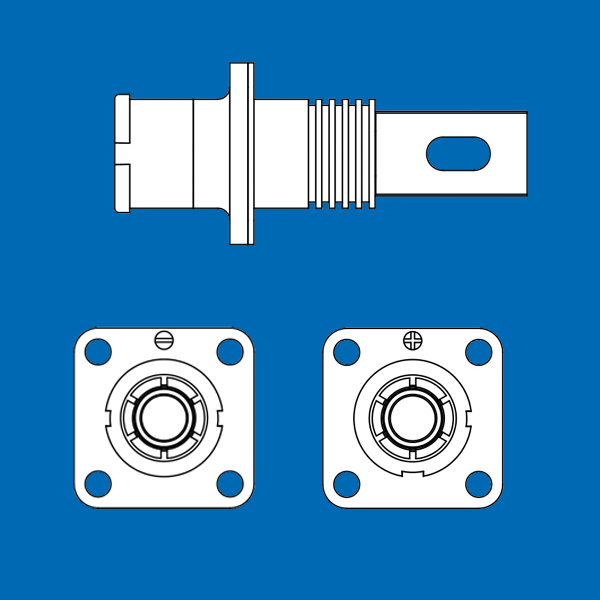

ESS-8-50-B-S-BK-1   Socket 200A, Schwarz (negative -), Busbaranschluss
ESS-8-50-B-S-0R-0  Socket 200A, orange (positive +), Busbaranschluss

Weitere technische Zeichnungen können wir auf Anfrage gern bereitstellen.

Muster, Preisangebote, kurzfristige Liefermöglichkeiten, sowie weitere Informationen erhalten Sie über das Kontaktformular oder bei Ihrem bekannten Ansprechpartner.
