Nippon Chemicon stellt 2 neue radiale Elko Serien vor - KXN & KXQ

Der KXN ist die Weiterentwicklung der Eingangselkoserien KXG/ KXJ/ KXL. Ziel war es die neue Serie in den Abmessungen zu verkleinern, bzw. im selben Gehäuse einen deutlich höheren Ripplestrom und mehr Kapazität abbilden zu können. Der angebotene Kapazitätsbereich reicht von 15 bis 180µF.

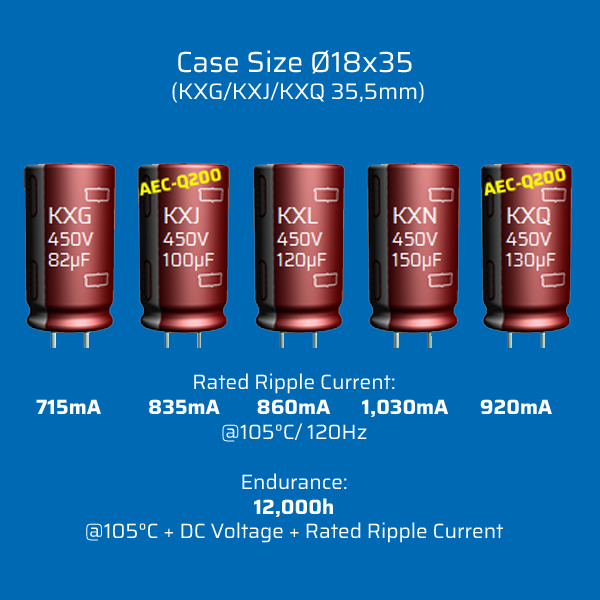

Vergleicht man den KXN mit dem KXL, so kann die neue Serie einen 20% höheren Strom tragen und besitzt dabei auch eine 25% höhere Kapazität (z.B. Becher 18x35 – 450V).

Der Anwendungsbereich ist das klassische Schaltnetzteil, in der der KXN als Eingangskondensator nach der Gleichrichtung im Spannungsbereich 420/450Vdc eingesetzt wird. Die kleinere Bauform, bzw. die höhere Kapazität lassen das Design von kleineren, leistungsfähigeren und zuverlässigeren Netzteilen zu.

Die Lebensdauer ist je nach Baugröße mit 10.000 bis 12.000 Stunden, bei voller Auslastung, d.h. 105°C und gleichzeitiger 100% Rippelstrombelastung spezifiziert.

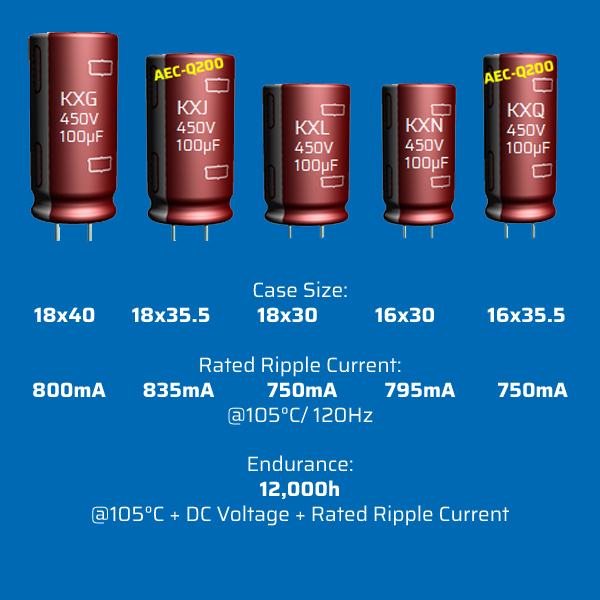

Der KXQ ist die verkleinerte Version des long life Netzteilelko´s KXJ, erhältlich in den Spannungsreihen 400, 420 und 450V. Die Kapazitätswerte reichen von 47 bis 180µF.

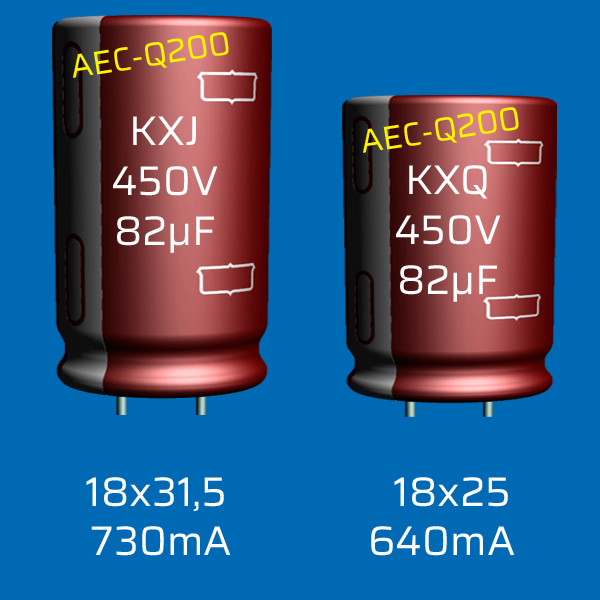

Diese Serie ist für den Einsatz im Automobil, in „on-board charger applications“ gedacht und entspricht natürlich den Automobilanforderungen nach AEC-Q200. Vergleicht man einen typischen „on-board charger“ Elko ausgeführt als KXJ 82µF/450V Ø18x31,5mm mit dem KXQ 82µF/450V Ø18x25mm, so schrumpft die Bauhöhe um ca. 25%

Die Lebensdauer ist auch hier nach Baugröße mit 10.000 bis 12.000 Stunden, bei voller Auslastung, d.h. 105°C und gleichzeitiger 100% Rippelstrombelastung spezifiziert.

Für Ihre speziellen Einsatzbedingungen übernehmen wir gern kostenlos die Erstellung einer Lebensdauerabschätzung nach Ihrem Missionprofil.

Wir beraten Sie gern und kostenlos.

Muster, Preisangebote, kurzfristige Liefermöglichkeiten, sowie weitere Informationen erhalten Sie über das Kontaktformular oder bei Ihrem bekannten Ansprechpartner.
